El medidor de energía continua está diseñado para aplicaciones tales como pantallas de corriente continua, fuente de energía solar, estaciones base de telecomunicaciones, metros, etc. Esta serie de medidores puede medir el volta, corriente, potencia, energía hacia adelante y hacia atrás (medición bidireccional) en el sistema de cc. No sólo se puede utilizar para la visualización local, sino que también se puede conectar con equipos de control industrial y ordenadores para formar un sistema de medición y control. El instrumento puede tener una interfaz de comunicación RS-485 y adoptar el protocolo Modbus-RTU.

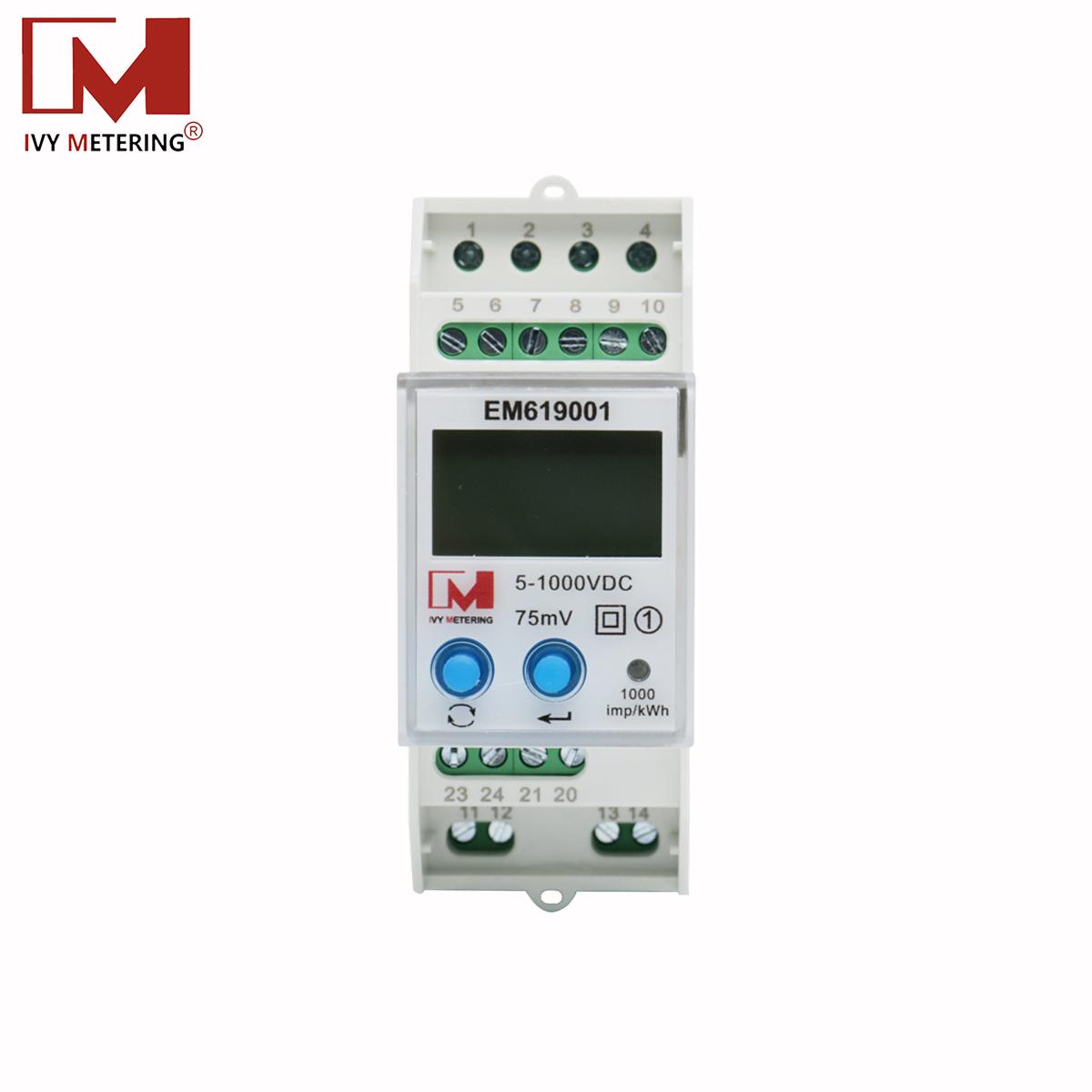

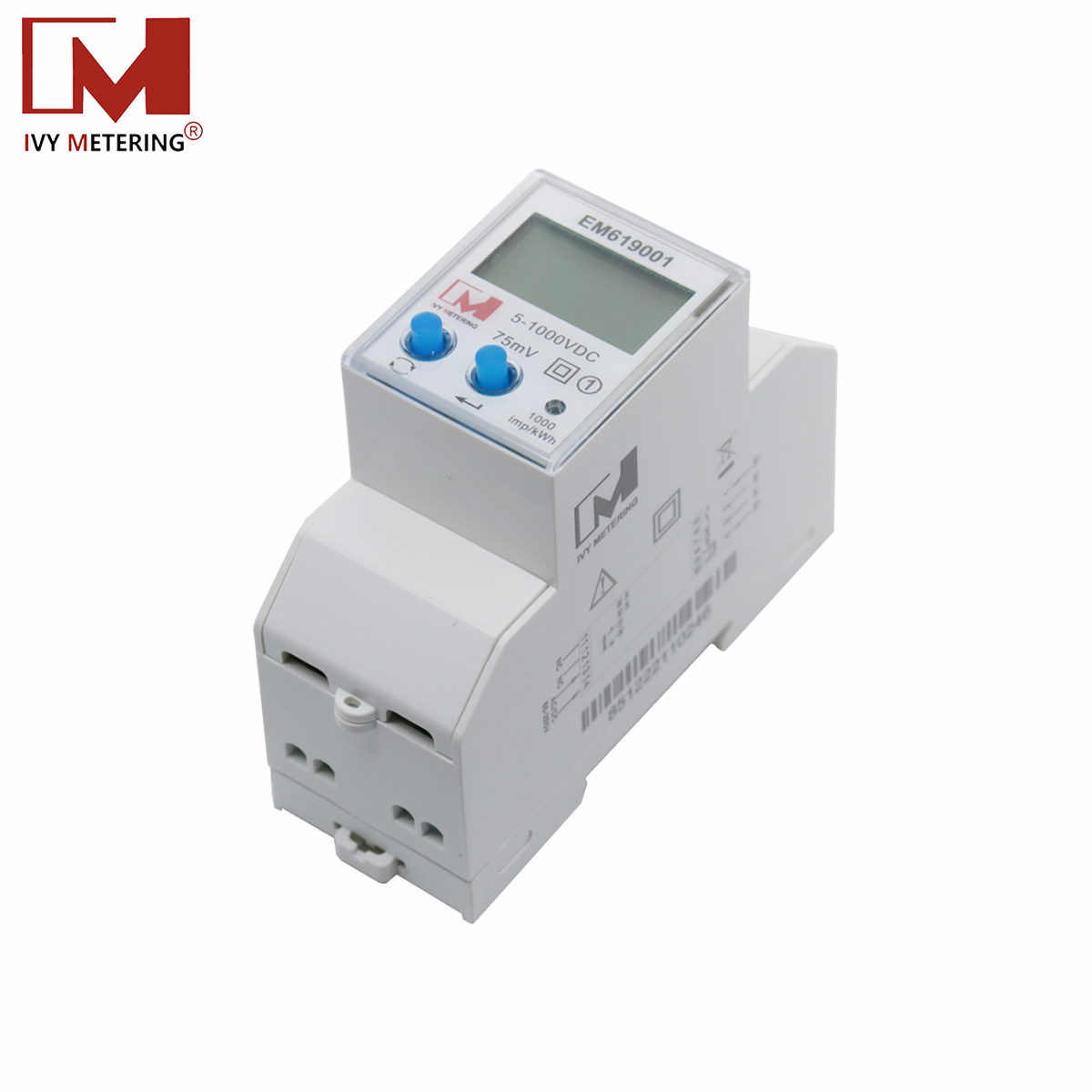

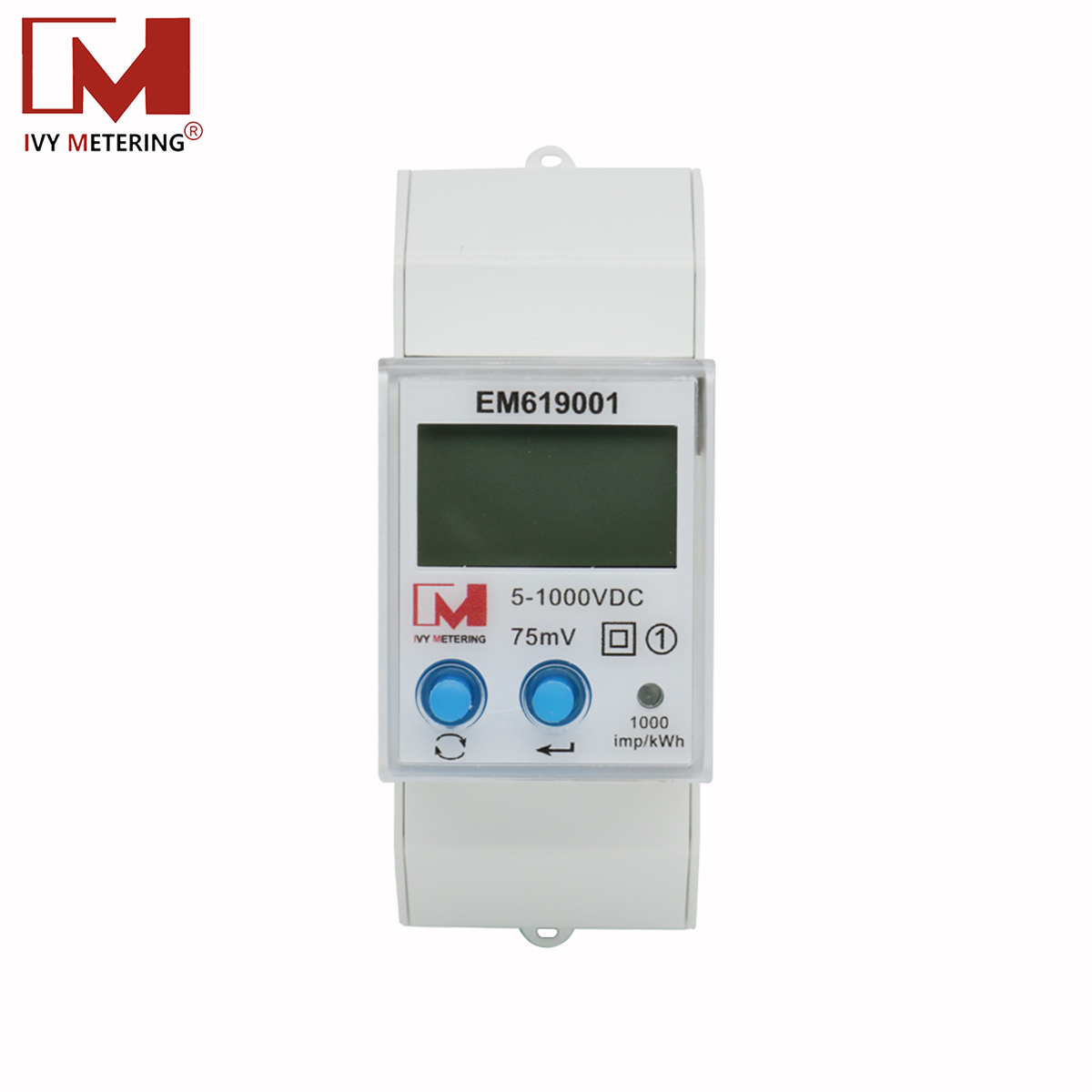

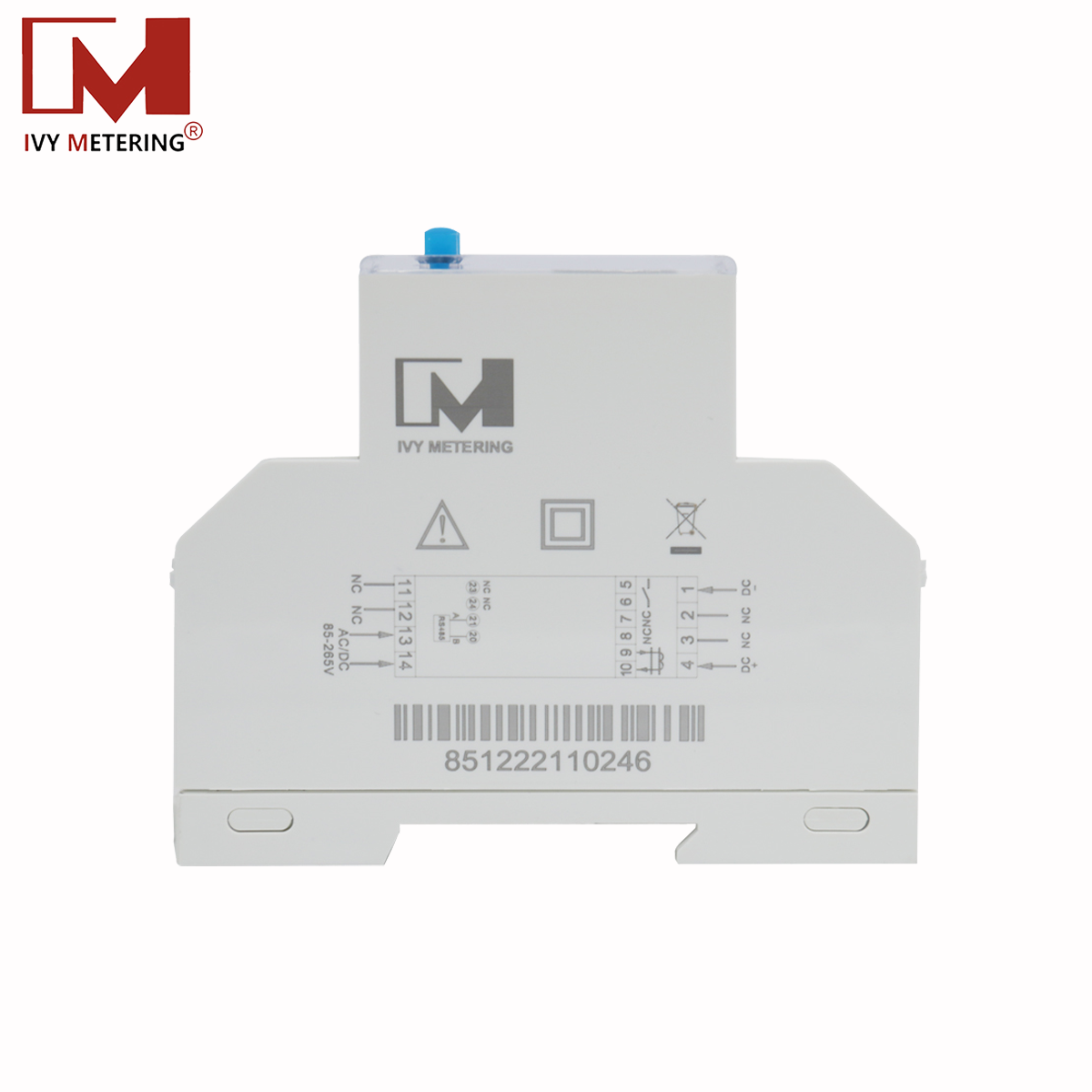

EM619001 es un medidor de potencia de energía DC de certificación PTB MID/Eichrecht 5-1000V con derivexterna. Soporta comunicación RS485 - DLT645 y protocolo Modbus. Las principales características son: la instalación de carril DIN, tamaño compacto, hermoso aspecto, batería incorporada, función de tarifa, RTC, alarma de sobrecarga, relés auxiliares incorporados. Es un medidor de energía DC para carga rápida de EV DC de 150 a 1000 VDC, hasta 600-2000 ADC, multiprotocolos: RS485 Modbus RTU o SML para adaptarse a diferentes controladores de cargador, con un tiempo de refresrápido de datos de serie: resolución de energía de 0.0001 kWh para cumplir con los requisitos de certificación EVSE
1. Breve introducción
Con el medidor inteligente de energía de corriente continua RS485 IVY METERING Smart se consigue una medición precisa y fiable de la potencia de corriente continua. Diseñado para aplicaciones que van desde las telecomunicaciones a los sistemas de alta tensión DC (48V-1000V), este medidor ofrece medición de energía bidireccional, crucial para las implementaciones de V2G. Ganar total transparencia en el consumo de kWh para la carga rápida de EV y facturación fiscal. Este medidor es un componente central para la medición precisa de la potencia de cc, por lo que es la solución perfecta para las necesidades de carga basadas en kwh.
EM619001 es una certificación PTB (Eichrecht) y medidores de potencia de energía continua de 5-1000V con derivexterna. Medición de corriente hasta 2000A. Soporta comunicación RS485 - DLT645 y protocolo Modbus. Las principales características son: la instalación de carril DIN, tamaño compacto, hermoso aspecto, batería incorporada, función de tarifa, RTC, alarma de sobrecarga, relés auxiliares incorporados. Este medidor es ampliamente utilizado en el sistema de almacenamiento de energía de batería, medición bidireccional solar fotovolta, AC & DC EV de carga, estación basada en telecomunicaciones, sistema de generación de energía.
2. Características principales
Muestreo de derivación externo para medición de corriente continua, clase 1
Medida DC I, V, kWh (Max 2000A, 5~1000VDC)
Entrada de tensión de corriente continua máxima de 1000V, conexión de derivexterna de corriente (75mV)
RS485 Comm. - DLT645 and Modbus Protocol
Relés auxiliares de salida de señal para corte de sobrecorriente
Retroiluminación LCD, función de tarifa y actualización FW
PTB MID/Eichrecht certification (en inglés)
Medición de energía de grado de ingreso
Pantalla LCD intuitiva y fácil de usar
Para aplicaciones sobre raídin
3. aplicación
Sistema de almacenamiento de energía de batería BES/ESS/BESS/BMS
Medición bidireccional PV/ fotovolta/ Solar
AC & DC EV charging (en inglés)
Estación de telecomunicaciones
Sistema de generación de energía eléctrica
Una solución rentable para aplicaciones de energía y submedición
4. ¿Por qué elegir IVY Medidor de energía dc？
Tensión de red, energía del dispositivo, medición de la energía de pérdida de línea
Direcciones de energía individuales o bidireccionales configurables
Soporte OCMF communication protocol.
Adecuado para las estaciones de carga DC E-mobility y cualquier aplicación de subfacturación
PTB & IEC certificados
Medidores de energía DC con medición directa hasta 1000 V/1000A 2000A, con interfaces RS-485 para software de programación y control de carga DC, corrección de pérdidas de cable de carga, temperatura de operación hasta +80°C, certificado según la ley de medición y calibr.
