De acuerdo con las disposiciones del DL/T645-2007 del "Protocolo de Comunicación de Medidores de Energía Multifuncionales", el eje horizontal de un sistema de coordenadas plano se define como potencia activa y el eje vertical como potencia reactiva. Los dos ejes dividen el plano en cuatro áreas: la de la esquina superior derecha corresponde al cuadrante I, y en sentido horario corresponden a los cuadrantes II, III y IV. La potencia reactiva en los cuadrantes I y II se define como potencia reactiva directa, y la potencia reactiva en los cuadrantes III y IV, como potencia reactiva inversa.

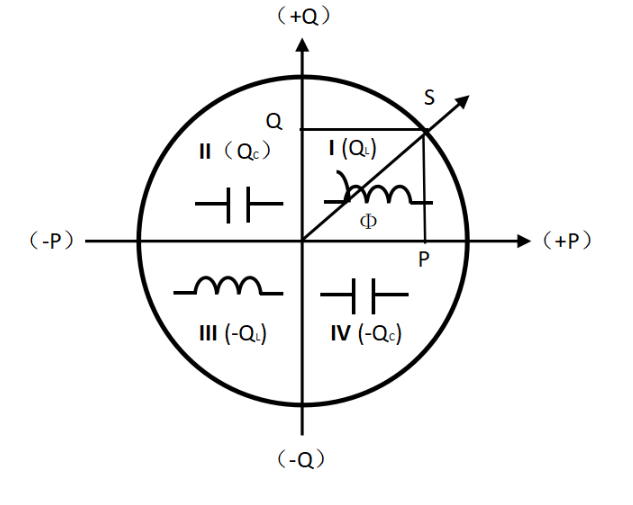

y tiene un ángulo de fase Φ con respecto al fasor de tensión U. El ángulo Φ en sentido antihorario es positivo. Se muestra un diagrama esquemático de cuatro cuadrantes:
P: energía activa; Q: energía reactiva; QL: energía reactiva inductiva; QC: energía reactiva capacitiva; S: potencia aparente
Potencia activa directa: P = UICOSΦ, donde el rango de Φ es de ±90°.
Potencia activa inversa: P = UICOSΦ, donde el rango de Φ es de 90° a 270°.
Potencia reactiva directa: P = UISINΦ, donde el rango de Φ es de 0 a 180°.
Potencia reactiva inversa: P = UISINΦ, donde el rango de Φ es de 180 a 360°.
Dado que el voltaje adelanta la corriente dentro de 90° en el primer cuadrante, y en el circuito de inductancia pura, el voltaje adelanta la corriente por 90°, entonces cuando la potencia activa de entrada (directa) está activa, la potencia reactiva generada en el primer cuadrante se llama potencia reactiva inductiva; dado que el voltaje se retrasa la corriente dentro de 90° en el cuadrante IV, y en el circuito capacitivo puro, el voltaje se retrasa la corriente por 90°, entonces cuando se ingresa la potencia activa, la potencia reactiva generada en el cuadrante IV se llama capacitiva Sin uso. De manera similar, cuando se emite potencia activa (inversa), los terceros cuadrantes son potencia reactiva inductiva y potencia reactiva capacitiva respectivamente.
El poder se expresa en cuatro cuadrantes:
1) Potencia activa directa: es decir, la potencia activa de entrada, que es la potencia enviada por la red al usuario y la potencia consumida por este;
2) Potencia activa inversa: es decir, la potencia activa de salida, que es la potencia transmitida por el usuario a la red y la potencia generada por este;
3) Potencia reactiva directa: es decir, la potencia reactiva de entrada, que es la potencia reactiva enviada por la red al usuario y la potencia reactiva utilizada por este;
4) Potencia reactiva inversa: es decir, la potencia reactiva de salida, que es la potencia reactiva enviada por el usuario a la red y la potencia reactiva enviada por este;
El significado de la potencia reactiva en cuatro cuadrantes:
1) Cuadrante Ⅰ Potencia reactiva: potencia activa de entrada, potencia reactiva de entrada; el usuario es una carga inductiva (corriente con retraso de tensión);
2) Potencia reactiva del cuadrante II: potencia activa de salida, potencia reactiva de entrada; la carga del usuario equivale a un generador subexcitado.
3) Potencia reactiva del cuadrante III: potencia activa de salida, potencia reactiva de salida; la carga del usuario equivale a un generador sobreexcitado.
4) Potencia reactiva del cuadrante IV: potencia activa de entrada, potencia reactiva de salida; el usuario es una carga capacitiva (corriente por delante de la tensión).
Significado de la potencia reactiva capacitiva y la potencia reactiva perceptual:
1) Cuadrante I: consumo de potencia activa y consumo de potencia reactiva inductiva.
2) Cuadrante II: potencia activa de salida y potencia reactiva capacitiva de salida.
3) Cuadrante III: potencia activa de salida, potencia reactiva inductiva de salida.
4) Cuadrante IV: consumo de potencia activa y consumo de potencia reactiva capacitiva.
