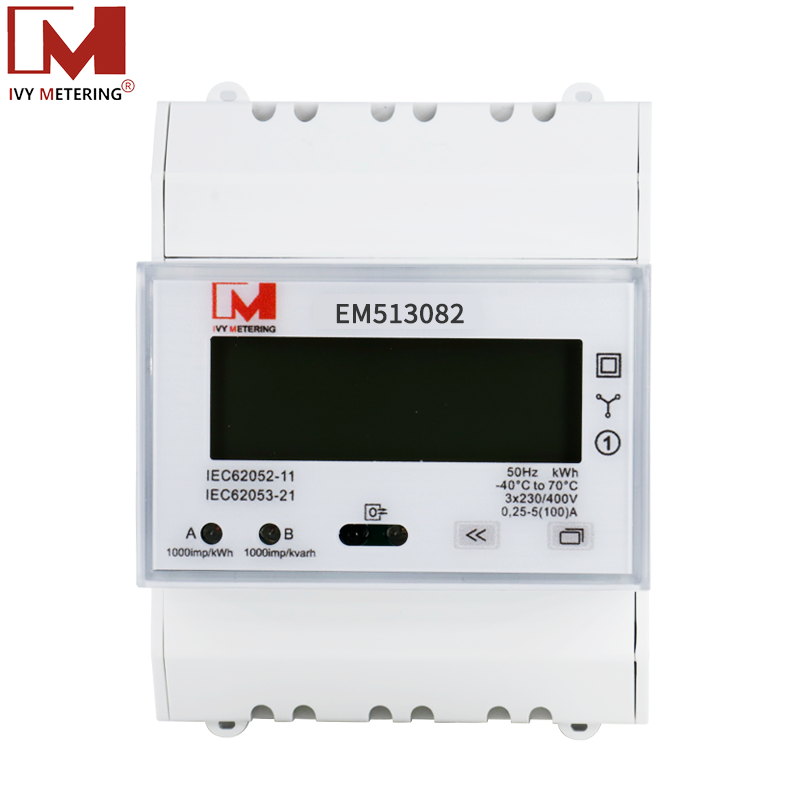

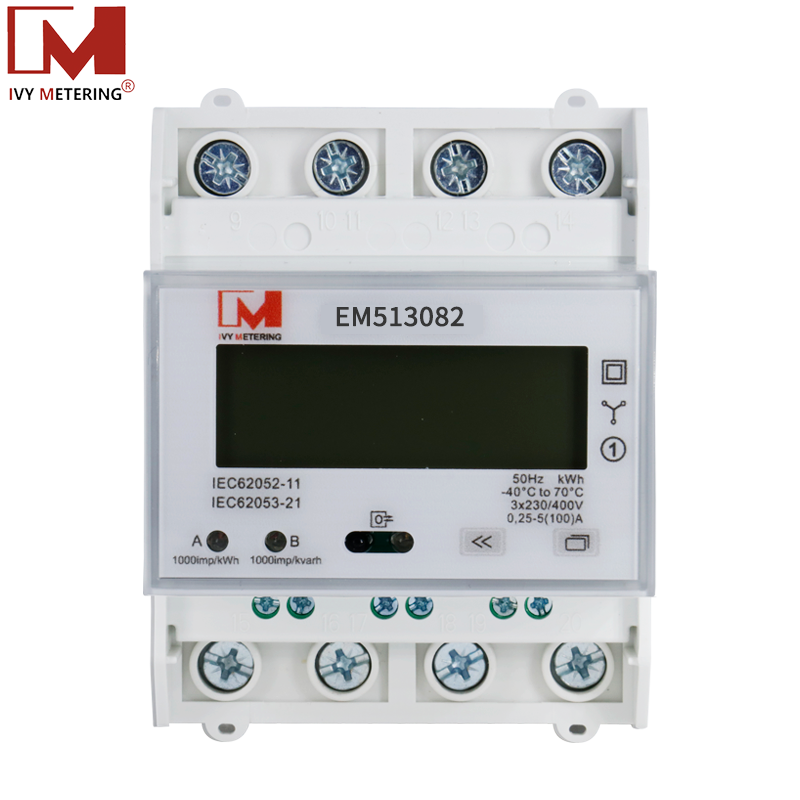

EM513082
Multimedición: kWh, W, V, A, PF, Hz, etc.
Medición bidireccional
RS485 Modbus/DLT645
Función de múltiples tarifas
Certificado del MID
Pantalla de retroiluminación
3P4W
1. introducción
El EM513082 es un medidor inteligente trifásico clase B fiable que proporciona una medición precisa de la energía activa y reactiva. Con una tensión nominal de 3x230/400V y un rango de corriente de 5(100) a, este medidor soporta tanto la medición de energía hacia adelante como hacia atrás, lo que garantiza una supervisión completa. Compatible con los requisitos de EN50470-1/3, ofrece una comunicación RS485 versátil, soportsin problemas tanto el protocolo Modbus ampliamente adoptado como el protocolo DLT645, permitiendo una fácil integración en varios sistemas de monitorización. La inclusión de una batería integrada garantiza la integridad de los datos durante las interrupciones de energía, y la función de tarifa integrada permite la facturación de energía de múltiples tasas. Su diseño compacto permite un montaje sencillo en riel DIN.
2. Características de nuestro medidor bidireccional
El medidor de electricidad ha sido aprobado por CE, MID (B+D)
Conexión directa sobre raídin
Lectura en tiempo real de los datos del medidor de electricidad a través del puerto de comunicación RS485 opcional
Medición de energía bidireccional
Energía activa/reactiva y medición hacia adelante y hacia atrás
Diferentes modos de medición
Clase de precisión: B (1%)
Corriente: de 30A a Max 100A
Modo de visualización: LCD
Rango de frecuencia: 50 Hz
LED: 1 flasher/ botón
Modelo: medidor eléctrico Efuturo para guía DIN, Tarato medio, 3 fases, 11 ó 22 kW
Fuente de alimentación: 3 x 230 V / 400 V
Clase ambiental: mecánica: M1, electromagnética: E1
3. ¿Por qué elegir esta serie?
Medición trifásica: adecuada para aplicaciones industriales y comerciales con potencia trifásica.
Montaje en riel DIN: fácil instalación en paneles eléctricos y tablde distribución.
Comunicación RS485 Modbus: permite la monitorización remota y adquisición de datos, permitiendo la integración con sistemas de control.
Capacidad 100A: maneja cargas de potencia significativas.
Precisión: proporciona mediciones de energía precisas para fines de facturación y monitoreo.
Data Logging: algunos medidores incluyen capacidades internas de Data Logging.
Function Description
1. Automatización y supervisión Industrial:
Automatización de fábrica: monitoreo del consumo de energía de maquinaria, líneas de producción, y el uso general de energía de fábrica.
Control de procesos: medición de la energía utilizada en procesos industriales específicos para optimizar la eficiencia.
Building Management Systems (BMS): integración con BMS para monitorizar y controlar el consumo de energía en edificios industriales.
2. Edificios e instalaciones comerciales:
Centros comerciales y espacios comerciales: seguimiento del consumo de energía de los inquilinos o departamentos individuales para la facturación y la gestión de la energía.
Edificios de oficinas: monitoreo del uso de energía de iluminación, sistemas de climatización y otros equipos eléctricos.
Centros de datos: medición y control del consumo de energía de servidores y sistemas de refrigeración.
Hospitales e instalaciones sanitarias: garantizar una monitorización energética precisa de los equipos críticos y la gestión general de las instalaciones.
Hoteles: seguimiento del consumo energético para la facturación y optimización de la eficiencia energética.
3. Sistemas de energías renovables:
Sistemas de energía Solar: medición de la salida de energía de paneles solares e inversores.
Sistemas de energía eólica: monitoreo de la energía generada por las turbinas eólicas.
Sistemas de almacenamiento de energía: seguimiento de la carga y descarga de baterías en aplicaciones de almacenamiento de energía.
4. Infraestructura de recarga de vehículos eléctricos (EV) :
Estaciones de carga de EV: miden la energía consumida por los EVs durante la carga, especialmente en instalaciones de carga comerciales o públicas.
Gestión de la carga de la flota: seguimiento del uso de energía de las flotas de vehículos eléctricos para el control de costes y la eficiencia.
5. Aplicaciones de redes inteligentes:
Monitoreo de recursos de energía distribuida (DER) : monitoreo del flujo de energía de varias fuentes de generación distribuida.
Monitorización de subestaciones: medición del consumo de energía en subestaciones para la gestión de red.
Monitoreo y Control de carga: implementación de estrategias de gestión de demanda.
6. Aplicaciones residenciales (grandes casas/edificios de apartamentos):
Vivienda multifamiliar: monitoreo del consumo de energía para apartamentos individuales o áreas comunes.
Grandes viviendas residenciales: gestión del consumo energético global e integración potencial con los sistemas domóticos.
